PIR OLDALFALPANEL LÁTSZÓ RÖGZÍTÉSSEL
RAL1002
Gabona sárga
RAL1015
Bézs
RAL3000
Tűzpiros
RAL3009
Téglavörös
RAL3011
Meggy piros
RAL5010
Kék
RAL6011
Világos zöld
RAL6020
Katona zöld
RAL7016
Antracit szürke
RAL7035
Világos szürke
RAL8004
Világos barna
RAL8017
Sötét barna
RAL9002
Tört fehér
RAL9006
Ezüst metál
RAL9007
Grafit metál
RAL9010
Tiszta fehér
A színminták tájékoztató jellegűek. Monitoronként és nyomtatásonként eltérhetnek a valódi lemezek színétől. Kérjük a rendelés leadása előtt tájékozódjanak személyesen a termékek színeit illetőleg!
PIR LÁTSZÓ CSAVAROZÁSÚ OLDALPANEL TULAJDONSÁGAI
A PIR maggal ellátott szendvicspanelek gyorsan és hőhídmentesen szerelhető, kis önsúllyal rendelkező építőelemek.
Kiváló hőszigetelő képességgel és kiemelkedő tűzállósággal rendelkezik.
Acél fegyverzetek hosszú élettartamot biztosítanak a paneleknek.
A látszó rögzítésű oldalfal panelek fegyverzete szimmetrikus, núttal kiképzett csatlakozású.
Alkalmazása: szerelt szerkezet homlokzati és belső térelválasztó fal kialakításához, függőlegesen vagy akár vízszintesen beépítve.
Vízszintes szerelésnél, látszó rögzítésű panelek használatát ajánljuk.
PIR SZIGETELŐANYAG TULAJDONSÁGAI
PIR – Poliizocianurát
A PIR hab alapanyagainak összetétele, sajátos, zárt cellás kémiai szerkezete, az egyik legjobb hőszigetelővé teszi valamennyi ismert építőanyag közül, miközben megfelelő tűzállóságot biztosít. Nyílt láng hatására egy fekete oxid réteg képződik a habon, ami elzárja a belső részeket az oxigéntől, akadályozva ezzel az égést.
A panelek maganyagaként, a PIR hab felelős a két fegyverzet között a nyírófeszültség továbbítására.
Sűrűsége:36-41 kg/m3 között.
λ = 0,021 W/mK
STANDARD ACÉL FEGYVERZETEK TULAJDONSÁGAI
Acélfegyverzetek vastagságai:
0,4, 0,5 vagy 0,6mm (S220 GD +Z)
Poliészter (PE) bevonat:
Közép-Európában általános felhasználást tesz lehetővé kül és beltérre egyaránt. Városi és enyhe ipari környezetben tökéletesen alkalmazható.
Bevonat vastagsága 25 μm
További bevonatok:
Poli (vinil-klorid) (PVC) bevonat (élelmiszeripari)
Poliuretán (PU) bevonat (nagy kopásállóságú)
Tulajdonságainak leírását megtalálja a termékkatalógusunkban.
Tűzállósági hatérértékek definiált jellemzői
(E) – Integritási képesség – A vizsgált szerkezeten nem keletkezhet rés, nem hatolhat át rajta láng, vagy gyújtóképes füstgáz.
(I) – Hőszigetelő képesség – A vizsgált szerkezetek „tűzmentett” oldalán nem mérhető kritikus hőmérséklet emelkedés. (R)EI 30 – A szám percekben kifejezett értéke megadja, a mögötte álló (vizsgálatok alapján szerzett) tűzállósági paraméterek azon értékét, ameddig a termék állékonysága szavatolt..

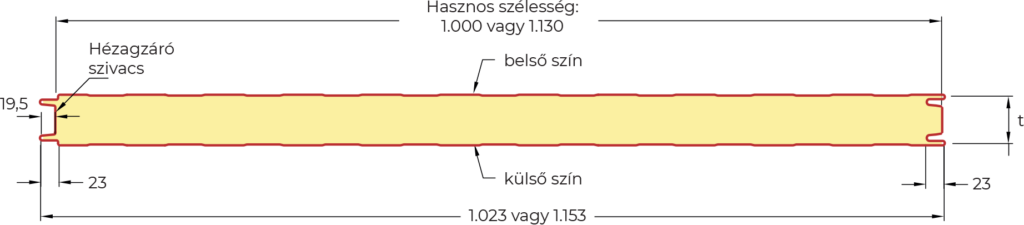

Metszetrajz
PIR 40 mm vastag Oldalpanel
| Hasznos szélesség (mm) | 1000 vagy 1130 mm |
| Hővezetési érték { W/m2K} | 0,525 |
| Éghetőségi osztály | B-S2-d0 |
| Tűzállósági határérték | N.P.D. |
PIR 60 mm vastag Oldalpanel
| Hasznos szélesség (mm) | 1000 vagy 1130 mm |
| Hővezetési érték { W/m2K} | 0,35 |
| Éghetőségi osztály | B-S2-d0 |
| Tűzállósági határérték | EI15 |
PIR 80 mm vastag Oldalpanel
| Hasznos szélesség (mm) | 1000 vagy 1130 mm |
| Hővezetési érték { W/m2K} | 0,262 |
| Éghetőségi osztály | B-S2-d0 |
| Tűzállósági határérték | EI20 |
PIR 100 mm vastag tetőpanel
| Hasznos szélesség (mm) | 1000 vagy 1130 mm |
| Hővezetési érték { W/m2K} | 0,21 |
| Éghetőségi osztály | B-S2-d0 |
| Tűzállósági határérték | EI30 |
PIR 120 mm vastag tetőpanel
| Hasznos szélesség (mm) | 1000 vagy 1130 mm |
| Hővezetési érték { W/m2K} | 0,175 |
| Éghetőségi osztály | B-S2-d0 |
| Tűzállósági határérték | EI30 |
PIR 150 mm vastag tetőpanel
| Hasznos szélesség (mm) | 1000 vagy 1130 mm |
| Hővezetési érték { W/m2K} | 0,135 |
| Éghetőségi osztály | B-S2-d0 |
| Tűzállósági határérték | EI30 |
PIR 200 mm vastag tetőpanel
| Hasznos szélesség (mm) | 1000 vagy 1130 mm |
| Hővezetési érték { W/m2K} | 0,101 |
| Éghetőségi osztály | B-S2-d0 |
| Tűzállósági határérték | EI30 |
Sík fegyverzet minimum 0,6 mm lemezvastagság esetén
Sávos mikroborda standard felület külső és belső oldalon
Szinuszos mikroborda kizárólag külső fegyverzet min. 0,5mm lv. esetén
